Abstract: The article discusses the engineering aspects of installing a double-column car lift in a garage. The analysis of the requirements for the floor design is carried out. The stages of preparing the base (floor) of a garage room are described, the composition of a chemical anchor is proposed, the strength of the anchor joint is calculated, and a welded frame structure is developed for fixing the lift struts to the floor. Recommendations on optimizing the installation to increase the operational reliability and durability of the equipment are presented.
Keywords: car lift, chemical anchor, strength, welded structure, bracket, frill.
Автомобильный подъёмник — специальное оборудование, которое используется при ремонте и обслуживании транспортных средств (рис.1). Двухстоечный автоподъёмник – жёстко зафиксированная конструкция для стационарной установки, закрепляемая на поверхности пола с помощью анкерных болтов Он предназначен для подъёма автомобилей и держания в поднятом положении на определённой высоте. В зависимости от конкретной модели подъёмника на двух стойках с кронштейнами возможно поднимать автомобили до 5 тонн и более. [1-4]

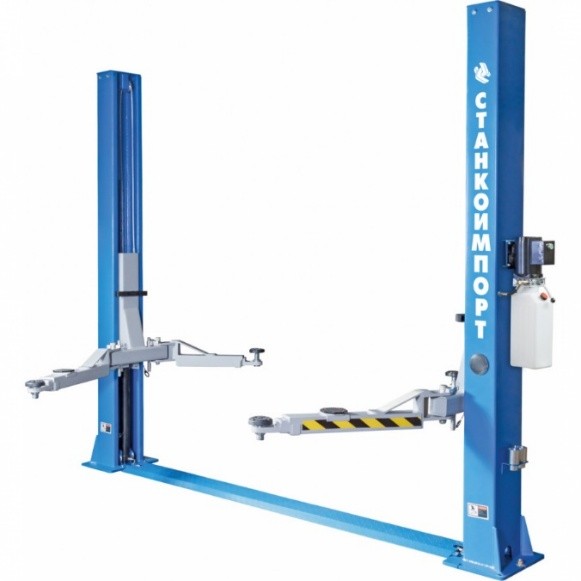

Рис.1 — Двухстоечный автоподъёмник
В случае, если при строительстве гаража установка подъемника изначально не предусматривалась, последующее его размещение может сопровождаться серьезными затруднениями. Трудности обусловлены как габаритами помещения (высотой, длиной и шириной), так и характеристиками пола (основания). Если высоты помещения недостаточно, потребуется проведение реконструкции помещения с увеличением высоты потолка. В ситуации, когда ширина гаража не соответствует необходимым параметрам, использование подъемника становится невозможным. Если же размеры помещения соответствуют требованиям, но технические характеристики пола (основания) не позволяют установить подъемник, необходимо усилить основание. [8,12]
Согласно Инструкции по установке, эксплуатации и техническому обслуживанию автоподъемника NORDBERG N4120BE-4B, основание должно представлять собой армированную бетонную плиту толщиной не менее 300 мм, либо включать в местах расположения стоек армированные бетонные блоки с минимальными размерами 1000×1000×1000 мм. Если бетонного основания под полом нет вовсе, установка плиты является обязательным условием. В случае наличия уже залитой бетонной плиты с арматурой необходимо проводить индивидуальную техническую оценку: учитывать общую толщину плиты, наличие одного или двух слоев арматуры, диаметр арматуры, а также марку бетона.
