Физические основы левитации на постоянных магнитах

Создание подъемной силы с помощью постоянных магнитов представляет собой одно из наиболее перспективных направлений развития транспортных технологий в области высокоскоростного магнитолевитационного транспорта. Физическая суть явления заключается во взаимодействии магнитных полей, создаваемых постоянными магнитами, размещенными на борту транспортного средства и, либо аналогичных постоянных магнитов в путевой структуре, либо замкнутых проводящих контуров, генерирующих непостоянное магнитное поле под действием индукционных вихревых токов.

Современные редкоземельные магниты на основе сплава неодим-железо-бор (NdFeB) обладают высокой остаточной магнитной индукцией – порядка 1,2–1,4 Тл, что позволяет генерировать значительные силы притяжения или отталкивания без подвода электрической энергии [3]. Преимущество такой схемы очевидно: отсутствие энергопотребления на создание магнитного поля снижает эксплуатационные затраты и повышает надёжность системы. Впрочем, это справедливо не для всех режимов работы – на этапе разгона и при изменении нагрузки требуется активная система стабилизации.

Ключевым вопросом остается устойчивость левитации. Рассмотрим этот вопрос, ссылаясь на теорему Ирншоу. Согласно ей, для потенциального поля, в котором плотность энергии подчиняется уравнению Лапласа (1), не существует локальных минимумов потенциала в свободном пространстве.

 (1)

          где ∇ – лапласиан, сумма вторых частных производных по координатам (x, y, z);

          φ – электростатический потенциал, В.

Все экстремумы – это точки, где по одним направлениям сила возвращает тело к равновесию, а по другим – уводит от него. Соответственно, нельзя создать конфигурацию постоянных магнитов, в которой тело в состоянии покоя находилось бы в устойчивой левитации. Однако эта проблема решается либо комбинированием постоянных магнитов с системой активной балансировки на электромагнитах, либо применением магнитодинамической схемы, где левитация возникает при движении магнитов относительно проводящих путевых структур [7].

В работах российских и зарубежных исследователей показано, что при использовании массивов Хальбаха – специальной конфигурации постоянных магнитов с определенной ориентацией векторов намагниченности, позволяющая сконцентрировать поле с одной стороны сборки и почти полностью его погасить с другой. Вследствие этого удается достичь двукратного увеличения магнитной индукции в рабочем зазоре по сравнению с традиционными сборками постоянных магнитов [1]. Расположение элементарных магнитных блоков в сборке Хальбаха обеспечивает концентрацию силовых линий с одной стороны сборки и минимизацию полей рассеяния с противоположной. Это принципиально важно для пассажирского транспорта, где требуется экранирование магнитного поля от салона.

Магнитодинамическая левитация с массивами Хальбаха позволяет начать подъем транспортного средства уже при скорости около 3-10 км/ч, когда движущееся магнитное поле индуцирует вихревые токи в путевых проводящих структурах [2]. Рабочий зазор в таких системах может достигать 100 мм, что существенно упрощает требования к точности монтажа путевого полотна и несущих элементов.

Конфигурации постоянных магнитов и их эффективность

Выбор конфигурации магнитной системы определяет не только величину подъемной силы, но и энергетическую эффективность, массогабаритные показатели транспортного средства и стоимость строительства и эксплуатации инфраструктуры.

Исследования показывают, что существует четыре основных варианта реализации массива Хальбаха из элементарных постоянных магнитов, различающихся углом поворота векторов намагниченности соседних элементов. Первая схема предполагает поворот на π/2 – π/2, вторая – π/4 – π/2 – π/4, третья – четыре последовательных поворота по π/4, четвертая – два последовательных поворота π/4 [5]. Полюсное деление τ различается для разных схем и составляет 4l, 6l или 8l, где l – длина элементарного магнита.

Экспериментальные данные, полученные на макетных образцах, подтверждают теоретические расчеты: при скорости движения 10 м/с (36 км/ч) и полюсном делении 200 мм частота наводимой ЭДС в путевой проводящей структуре составляет 50 Гц [5]. На начальном этапе набора скорости, при 1 м/с, частота снижается до 5 Гц, но подъемная сила уже формируется благодаря малому полюсному делению магнитной системы. Здесь важна оговорка: эффективность левитации на низких скоростях критически зависит от конструкции путевой проводящей структуры.

Сравнительный анализ различных вариантов сборки выявил, что коэффициент эффективности левитации (2) на участке разгона транспортного средства примерно одинаков для всех схем Хальбаха.

(2)

где k_LD – коэффициент эффективности левитации;

F_L – подъемная сила, Н;

F_D – сила электродинамического сопротивления, Н.

Впрочем, ситуация здесь неоднородная. Выбор конкретной схемы обусловлен противоречивыми требованиями: необходимостью увеличения подъемной силы и минимизацией расхода редкоземельных материалов. Простейшая схема (π/2 – π/2) требует меньше элементарных магнитов, но создает несколько меньшую индукцию по сравнению со сложными сборками.

В реальных маглевах чаще всего используется линейный дискретный односторонний массив Хальбаха, где все магниты выстраиваются в ряд на транспортном средстве, создавая мощное поле только снизу, в сторону направляющей (Рис. 1, а). Реже применяется сдвоенный линейный массив, где магниты располагаются в два слоя (друг над другом или с противоположных сторон от путевой структуры) (Рис. 1, б). Увеличение количества магнитов напрямую повышает магнитный поток, что позволяет частично решить проблему недостаточной подъемной силы на малых скоростях. При этом элементарные постоянные магниты чаще всего располагают с фиксированным поворотом каждого последующего элемента на шаг π/2 либо π/4.

Анализ ряда патентных разработок демонстрирует интерес к гибридным конструкциям, где постоянные магниты дополняются электромагнитами переменной полярности [6]. Такая комбинация обеспечивает левитацию на стоянке и малых скоростях за счет притяжения к ферромагнитной направляющей (режим электромагнитного подвеса) (Рис. 2, в), а при увеличении скорости система переключается на режим электродинамического отталкивания от проводящей путевой структуры (Рис. 2, г). Это решение позволяет использовать магнитные полюса одновременно для двух режимов работы, снижая общую массу бортового оборудования.

Отдельного внимания заслуживает вопрос температурной стабильности постоянных магнитов NdFeB, – при повышении температуры выше 80-100°C их магнитные свойства существенно деградируют [4]. Данное ограничение особенно критично для грузовых систем с высокой нагрузкой и интенсивным вихретоковым нагревом при торможении.

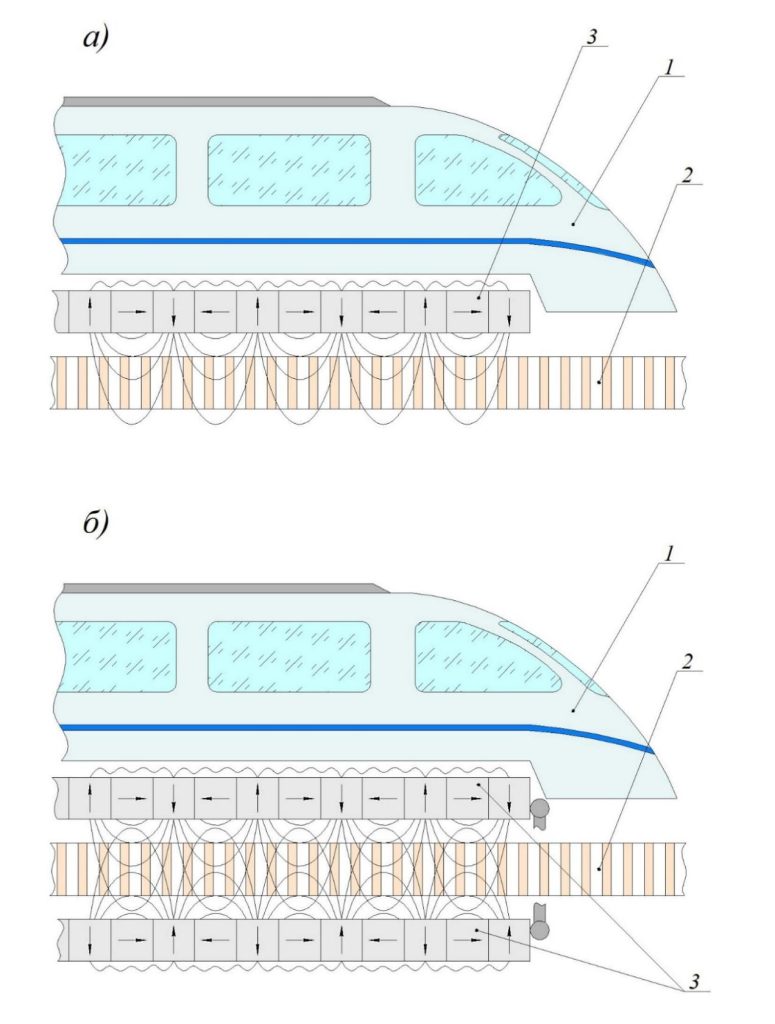

Рис. 1 – Принципиальная схема электродинамических подвесов с постоянными магнитами в сборках Хальбаха с углом поворота элементов π/2:

а) односторонний линейный массив; б) сдвоенный линейный массив;

1 – корпус поезда; 2 – путевая структура с проводящими контурами;

3 – элементарные магниты массивов Хальбаха (стрелками показано направление векторов намагничивания).

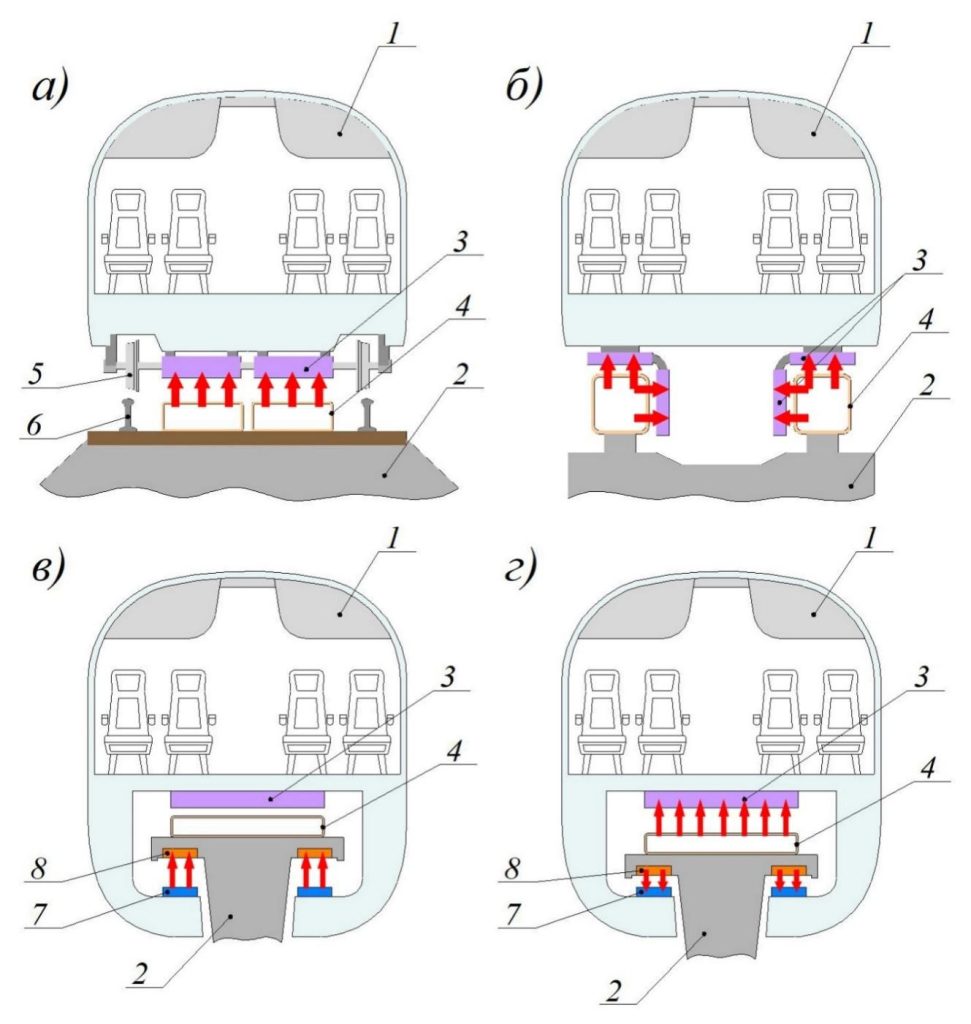

Рис. 2 – Структурные схемы распространенных подвесов с постоянными магнитами (красными стрелками показано направление магнитных сил):

а) односторонний магнитодинамический; б) угловой магнитодинамический; в) односторонний комбинированный, в режиме статической левитации;

г) в режиме динамической левитации

1 – корпус поезда; 2 – несущая путевая структура;

3 – сборки массивов Хальбаха; 4 – проводящая путевая структура;

5 – разгонные колёса; 6 – разгонные рельсы; 7 – электромагниты с переменной полярностью; 8 – ферромагнитная путевая структура.

Гибридные системы: постоянные магниты и сверхпроводники

Комбинирование постоянных магнитов с высокотемпературными сверхпроводниками (ВТСП) второго поколения представляет собой техническое решение, которое способно значительно улучшить массогабаритные характеристики левитационных систем и одновременно снизить требования к криогенному обеспечению [2].

Проект «Царскосельский Маглев», разрабатываемый в России, ставит целью создание многофункциональной транспортной технологии, где в бортовом электроэнергетическом оборудовании комплексно используются постоянные магниты и сверхпроводники [2]. ВТСП-материалы позволяют удвоить магнитную индукцию поля в рабочем зазоре по сравнению с постоянными магнитами, достигая значений 2,5–4 Тл вместо 1,2–1,4 Тл у NdFeB. Критически важно, что эта технология требует охлаждения не до 4,2 К (температура жидкого гелия), а лишь до 30–77 К (диапазон азотного охлаждения или работы криокулеров), что существенно упрощает эксплуатацию.

В гибридных системах постоянные магниты принимают на себя основную статическую нагрузку, обеспечивая левитацию без потребления энергии, а электромагниты задействуются лишь в переходных режимах – при изменении нагрузки, разгоне или торможении. Мощность в таких системах расходуется преимущественно в динамике, нагрев катушек минимизируется, что повышает срок службы оборудования.

Опыт китайских разработчиков высокоскоростного маглева показывает перспективность гибридного подхода. В испытаниях двухвагонного состава, оснащенного постоянными магнитами NdFeB в комбинации с электромагнитами, удалось снизить энергопотребление левитационной системы с традиционных 1000 Вт/т более чем в два раза [8]. Левитационный зазор в таких системах поддерживается на уровне 8-10 мм при целевой скорости движения свыше 400 км/ч.

Проблема перехода ВТСП-материалов в нормальное состояние при потере криоагента решается методом топологической активации – специальной технологией намагничивания объемных ВТСП по месту их установки в левитационных модулях [9]. Персональные постоянные магниты, размещенные рядом с каждым ВТСП-элементом, создают начальное поле, необходимое для захвата магнитного потока сверхпроводником в процессе охлаждения.

Сравнение различных типов левитационных систем

Выбор типа левитационной системы определяется прежде всего назначением транспортного средства, требуемой скоростью движения и экономическими ограничениями.

Магнитостатическая левитация на постоянных магнитах обеспечивает подъемную силу независимо от скорости движения, включая нулевую скорость на стоянках. Это критически важно для городского и пригородного транспорта, где частые остановки составляют значительную часть эксплуатационного цикла [2]. Левитационный зазор в таких системах относительно невелик – обычно 8-15 мм, что предъявляет жесткие требования к геометрической точности путевого полотна и необходимости компенсации температурных деформаций.

Магнитодинамическая левитация с постоянными магнитами в схеме Хальбаха возникает при движении и усиливается с ростом скорости. Начальная скорость появления левитации может быть снижена до 1-3 м/с за счет уменьшения полюсного деления и применения специальных путевых треков из литцы или перфорированного ламината [10]. Рабочий зазор в таких системах существенно больше – до 100 мм, что облегчает требования к монтажу и обслуживанию инфраструктуры.

Сравнение с системами на базе сверхпроводящих магнитов демонстрирует интересную закономерность. В японских поездах серии L0, использующих низкотемпературные сверхпроводники, полюсное деление составляет 2,1 м, левитация наступает при скорости 80–100  км/ч, а магнитная индукция достигает 4,7 Тл – в четыре раза выше, чем у NdFeB [5]. Таким образом, увеличенное полюсное деление компенсируется четырехкратным ростом индукции, обеспечивая сопоставимую эффективность левитации.

Энергетический анализ показывает, что при использовании постоянных магнитов в режиме магнитодинамической левитации сила подъема F_L и сила электродинамического сопротивления F_D связаны через добротность путевой структуры Q (3).

           (3)

Коэффициент эффективности левитации k_LD на участке разгона может достигать значений 10–15, то есть подъемная сила в десять раз превышает силу торможения [5]. Это позволяет разгонять транспортное средство с приемлемыми затратами энергии.

Для грузовых перевозок на магистральных линиях актуален вопрос грузоподъемности. Расчеты и макетные испытания российских разработчиков показали, что левитационная система на постоянных магнитах способна обеспечить подъем нагрузки до 250 кг на погонный метр при левитационном зазоре 10 мм и скорости движения от 30 км/ч [4]. Увеличение грузоподъемности требует либо увеличения числа элементарных магнитов в массиве Хальбаха, либо перехода к гибридным схемам с электромагнитами или ВТСП.

Технические вызовы и направления исследований

Несмотря на очевидные преимущества постоянных магнитов, ряд технических проблем требует дальнейшего изучения.

Первая проблема связана с деградацией магнитных свойств NdFeB при длительной эксплуатации. Воздействие переменных магнитных полей, вибрации, температурных циклов приводит к частичному размагничиванию. Для ВТСП-магнитов ситуация осложняется тем, что при потере криоагента они полностью утрачивают магнитные свойства и требуют повторной активации [9]. Разработка надежных методов диагностики состояния магнитов и технологий их восстановления по месту установки остается актуальной задачей.

Вторая проблема – обеспечение безопасности персонала и пассажиров в условиях воздействия сильных магнитных полей. Измерения на макетах показали, что магнитная индукция в непосредственной близости от массивов Хальбаха может достигать значений, значительно превышающих нормы [13]. Расстояние, на котором воздействие постоянного магнитного поля соответствует регламенту при длительности нахождения до 1 часа, составляет более 20 см от источника. Это требует тщательной проработки компоновки систем экранирования.

Третья задача – снижение стоимости редкоземельных материалов. Магниты NdFeB составляют значительную долю капитальных затрат на создание левитационной системы. Развитие отечественной промышленности редкоземельных металлов может существенно снизить зависимость от импорта и удешевить производство магнитов [11]. Альтернативный путь – замена части постоянных магнитов на ферритовые материалы или оптимизация конфигуций сборок для минимизации расхода NdFeB.

Четвертая область исследований – разработка путевых структур с минимальными потерями на вихревые токи. Применение литцы (многожильного проводника с изолированными жилами) или ламината с поперечными прорезями позволяет снизить начальную скорость левитации до 1 м/с, обеспечивая практически непрерывную левитацию на всем протяжении маршрута [10]. Однако технологическая сложность изготовления и монтажа таких треков остается высокой.

Пятое направление – цифровое моделирование и управление. Современные системы управления магнитным подвесом требуют высокого быстродействия (до 10 кГц) и точности измерения левитационного зазора (погрешность не более 0,1 мм). Разработка алгоритмов предиктивного управления с применением машинного обучения может повысить устойчивость системы и снизить энергопотребление электромагнитов в гибридных схемах.

Заключение

Применение постоянных магнитов для создания подъемной силы в магнитолевитационных поездах представляет собой технологически зрелое и экономически обоснованное решение для транспортных систем с умеренными и высокими скоростями движения.

Ключевые выводы исследования сводятся к следующему. Магниты NdFeB обеспечивают достаточную подъемную силу без потребления электроэнергии, снижая эксплуатационные затраты по сравнению с чисто электромагнитными системами. Массивы Хальбаха позволяют удвоить магнитную индукцию в рабочем зазоре и минимизировать поля рассеяния, что критично для пассажирских перевозок. Гибридные схемы, сочетающие постоянные магниты с электромагнитами или сверхпроводниками, обеспечивают оптимальное сочетание энергоэффективности, массы и надежности.

Магнитодинамическая левитация с постоянными магнитами наиболее перспективна для городского и пригородного транспорта, где требуется левитация на малых скоростях и частые остановки. Для высокоскоростных магистральных линий предпочтительны гибридные системы с ВТСП-материалами, обеспечивающие большие левитационные зазоры и высокую грузоподъемность.

Дальнейшие исследования должны сосредоточиться на повышении долговечности магнитных материалов и эффективных систем экранирования, снижении стоимости редкоземельных компонентов и создании интеллектуальных систем управления левитацией. Интеграция магнитолевитационных линий обеспечит максимальный социально-экономический эффект от внедрения новой транспортной технологии.
